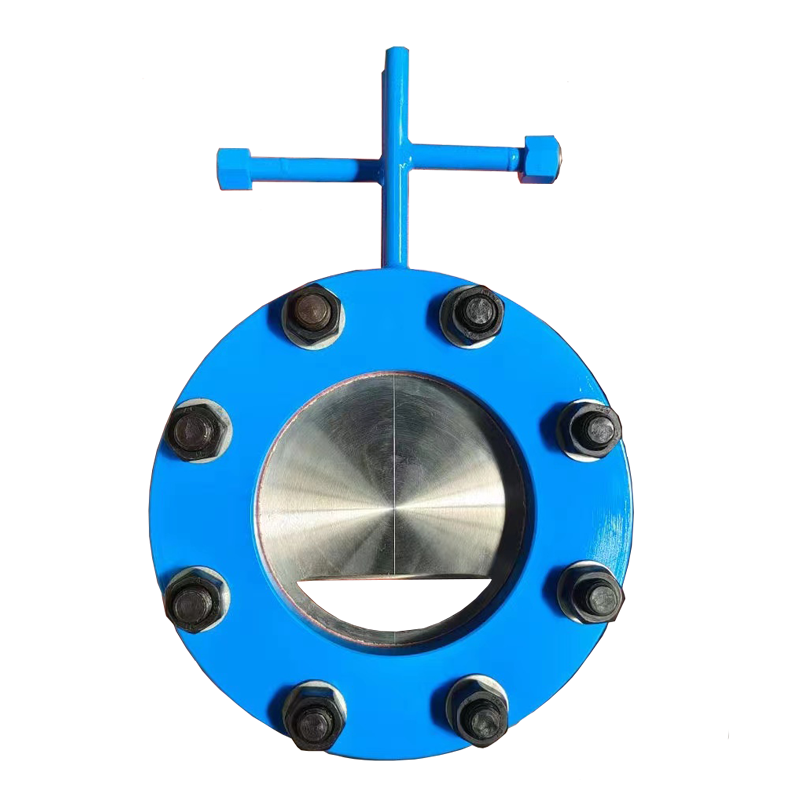

圓缺孔板流量計

圓缺孔板流量計的開孔是圓的一部分(圓缺部分),這個圓的直徑是管道直徑的98%,開孔的圓弧部分的圓心應精確地定位,使之與管道同心,這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。 圓缺孔板流量計適用于濕煤氣等臟污介質的測量,可以避免臟物在孔板前后淤積,被廣泛應用在各種煤氣和臟污流體的測量上。 圓缺孔板流量計是在標準孔板的基礎上研發的節流式流量傳感器。由于它采用環形通道式結構,使各種臟腑介質通過孔板與管道之間環縫間輕松通過。因此圓缺孔板流量計廣泛應用于臟污

產品詳情

       圓缺孔板流量計的開孔是圓的一部分(圓缺部分),這個圓的直徑是管道直徑的98%,開孔的圓弧部分的圓心應精確地定位,使之與管道同心,這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。

       圓缺孔板流量計適用于濕煤氣等臟污介質的測量,可以避免臟物在孔板前后淤積,被廣泛應用在各種煤氣和臟污流體的測量上。

       圓缺孔板流量計是在標準孔板的基礎上研發的節流式流量傳感器。由于它采用環形通道式結構,使各種臟腑介質通過孔板與管道之間環縫間輕松通過。因此圓缺孔板流量計廣泛應用于臟污介質的流量測量。


    圓缺孔板流量計特點:

    1.含有固體微粒的液體或含有液滴的氣體易于從節流件的環隙通過,不會發生積累。

    2.適合臟污流體、腐蝕性流體的測量。

    3.無需長直管段,可在惡劣的管道條件下工作

    4.適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液和各種腐蝕性化工溶液以及各種流體介質的測量。

    5.壓力損失小,功耗低,所需直管段短。

    6.在惡劣條件下流出系數穩定,精度高,可靠性好。


    圓缺孔板流量計技術參數:


性能技術參數
公稱直徑15 mm ≤DN≤1200mm
公稱壓力PN≤10MPa
工作溫度-50℃≤t≤550℃
量程比1:10, 1:15
精度0.5級,1級


       圓缺孔板流量計選型:

       1.管道直徑、壁厚、材質

       2.測量介質

       3.介質溫度(℃)

       4.介質工作壓力(MPa):壓力范圍

       5.介質工作流量:流量范圍

       6.介質操作粘度(mPa.s)

       7.介質密度(kg/m3)

       8.允許壓力損失

       9.現場管道敷設情況和局部阻力件形式。


       圓缺孔板流量計應用場景:

       圓缺孔板流量計主要用于測量臟污介質和有氣泡析出或含有固體微粒的液體以及含有固體微粒或液滴的氣體流量測量。用于濕煤氣等臟污介質的測量,可以避免臟物在孔板前后淤積,被廣泛應用在各種煤氣和臟濁流體的測量上。


      圓缺孔板流量計安裝要求:

      1. 圓缺孔板只適用于安裝在水平或傾斜管道上,不能在垂直管道上使用,被測流體中含有固體顆粒時,缺口應處于下方,如果液體中有氣體析出,則缺口應置于上

      2. 取壓管道焊接前,應先將管道上的取壓孔鉆好,其直徑與取壓法蘭上的取壓孔徑相同,取壓法蘭上的取壓孔與管道上的取壓孔對準。

      3. 節流裝置與管道連接時,焊接處端面與管道軸線的不垂直度不得大于1°,焊接后內部焊縫應加工處理,使其光滑,無焊巴和焊渣。
