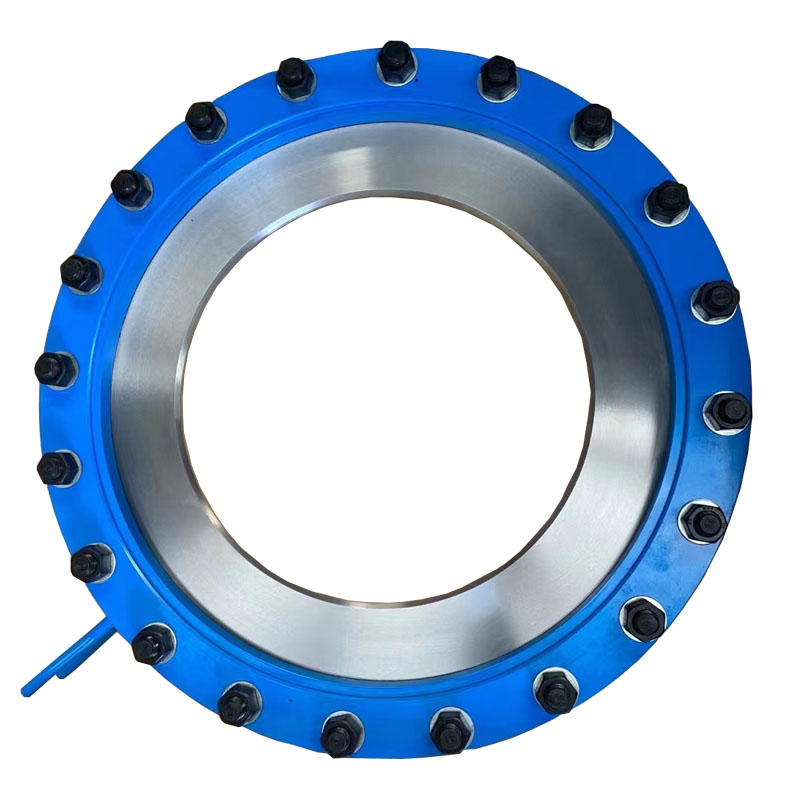

標準孔板流量計

標準孔板流量計包括標準環室孔板,噴嘴等。孔板流量計節流裝置與差壓變送器配套使用,可測量液體、蒸汽、氣體的流量,廣泛應用于石油、化工、冶金、電力、輕工等部門。 節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體、蒸汽和液體的流量測量。結構簡單,維修方便,性能穩定。 充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流件處形成局部收縮,從而使流速增加,靜壓力低,于是在節流件前后便產生了壓力降,即壓差

產品詳情


       標準孔板流量計包括標準環室孔板,噴嘴等。孔板流量計節流裝置與差壓變送器配套使用,可測量液體、蒸汽、氣體的流量,廣泛應用于石油、化工、冶金、電力、輕工等部門。

       節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體、蒸汽和液體的流量測量。結構簡單,維修方便,性能穩定。

       充滿管道的流體,當它們流經管道內的節流裝置時,流束將在節流裝置的節流件處形成局部收縮,從而使流速增加,靜壓力低,于是在節流件前后便產生了壓力降,即壓差,介質流動的流量越大,在節流件前后產生的壓差就越大,所以標準孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。


       標準孔板流量計產品特點:

       1、孔板流量計節流裝置結構易于復制,簡單、牢固,性能穩定可靠,使用期限長,價格低廉。

       2、孔板流量計應用范圍廣,全部單相流皆可測量,部分混相流亦可應用。

       3、標準型節流裝置無須實流校準,即可投用。

       4、一體型孔板流量計安裝更簡單,無須引壓管,可直接接差壓變送器和壓力變送器。

       5、精度高,完善的自診斷功能

       6、量程可自編程調整。

       7、可同時顯示累計流量、瞬時流量、壓力、溫度。

       8、具有在線、動態全補償功能外,智能孔板流量計還具有自診斷、自行設定量程。

       9、配有多種通訊接口



       標準孔板流量計技術參數:

性能技術參數
口    徑DN50 ~ DN1000mm
精    度±1.5%、±1%(需定制)
耐壓范圍PN≤42Mpa
安裝要求前直管段≥5DN,后直管段≥1DN
傳感器材質不銹鋼
介質溫度-30℃~+400℃   -30℃~+550(特制)
環境溫度-30℃~+60℃
相對濕度 5%~90%
工作電源220VAC、24VDC
信號輸出4~20mA輸出
通訊輸出RS485、HART協議


       標準孔板流量計應用場景:

       標準孔板流量計是一種差壓流量計,常用于測量管道內液體、氣體或蒸汽的流量。具體應用場景如下:工業領域:孔板流量計廣泛應用于化工、石化、鋼鐵、制藥、電力等行業中,用于測量各種工業流體介質的流量。

       自來水和污水處理:孔板流量計可以用于測量自來水和污水處理中的流量。

       環保:孔板流量計可用于污染物排放、廢水處理等領域的流量測量。

       石油和天然氣:孔板流量計可用于石油和天然氣勘探、生產和輸送過程中的流量測量。

       冷卻水:孔板流量計可用于工業冷卻水流量的測量。

       食品和飲料:孔板流量計可用于食品和飲料生產過程中的流量測量。


       標準孔板流量計選型:

      (1)被測流體是那種介質,液體氣體還是蒸汽?是干凈的還是臟污的,耐腐蝕還是不耐腐蝕,

      (2)被測流體壓力,溫度界限,密度,粘度等參數,是否脈動流等情況。

      (3)檢測件安裝條件,如管道內徑準確值,直管段長度,阻流件類型,

      (4)儀表性能要求,如精確度,范圍度,重復性等。


    標準孔板流量計的安裝要求:

  1、安裝時應保證孔板中心、法蘭中心、管道中心和墊片同心,不同心度不得超過0.002D/β。

  2、孔板的正負壓方向,上下游取壓法蘭應與介質流向相符,取壓孔的方位可根據介質不同和變送器的安裝情況確定。

  3、節流裝置與管道連接時,焊接處端面與管道軸線的不垂直度不得大于1°,焊接后內部焊縫應加工處理,使其光滑,無焊巴和焊渣。

  4、D-D/2取壓是成套供貨,法蘭連接可直接安裝

  5、可選帶上、下游直管段。

  6、取壓法蘭與管道焊接前,應先將管道上的取壓孔鉆好,其直徑與取壓法蘭上的取壓孔徑相同,焊接時取壓法蘭上的取壓孔與管道上的取壓孔對準。
